PG /PCG系列油研調速閥、單向調速閥這兩類閥是壓力和溫度補償型閥，能維持穩定的流量，不隨系統壓力（負載）和溫度（油液粘度）而變化。用其控制液壓回路中的流量，從而精確地控制執行元件的速度。帶單向閥型可獲與控液流反向的自由液流。借助數字刻度盤，可方便地調節或重新設定流量。

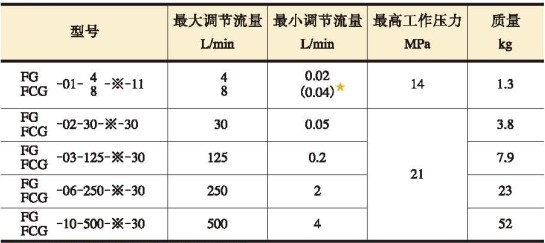

　　一、參數

調速閥、單向調速閥參數，（）內的數值適用于壓力高于7MPa

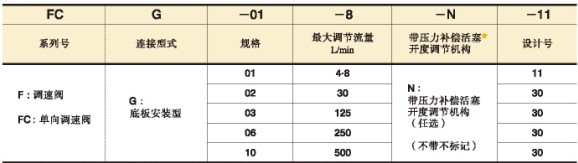

　　二、型號說明

壓力補償活塞開度調節機構：是為減少執行元件啟動時的跳動（突變現象）時選用。

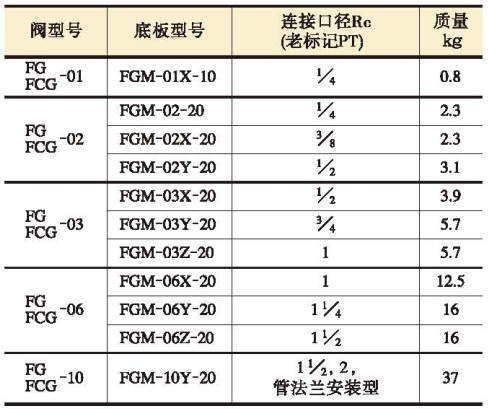

　　三、底板

　　1、使用底板時，請按左表底板型號訂購。不用底板時，安裝面須經6-S精度機械精加工。


　　2、訂購FGM-10Y-20（管法蘭安裝型）時，應注明管法蘭的型號另行訂購。


　　四、使用注意事項：

　　1、最小所需壓差：


　　在進口與出口之間最小所需壓差以獲得最佳的壓力補償。最小壓差隨設定流量而變（詳情參見特性曲線）。


　　2、流量調節：


　　[F※G-01]


　　松動刻度盤鎖緊螺釘，將旋轉盤順時針轉動流量增加，逆時針轉動流量減少。旋鈕從全開到關閉約4轉。閥開度顯示在刻度盤轉數指示器上。（參見開度一流量特性）調節后一定要按規定的扭矩?cái)Q緊鎖緊螺母。


　　[F※G-02、03、06、10]


　　松動刻度盤固定螺釘，將旋轉盤順時針轉動流量增加，逆時針轉動流量減少。此外，閥開度以數字顯示在旋鈕的開度指示器上，手柄每轉一轉數字則增減100（參見開度一流量特性）調節后一定要按規定的扭矩?cái)Q緊鎖緊螺母。


　　3、管路濾油器


　　對小于2L/min的小流量進行調節時，務必在靠近閥的進口處設置小于10 μm的管路濾油器。
