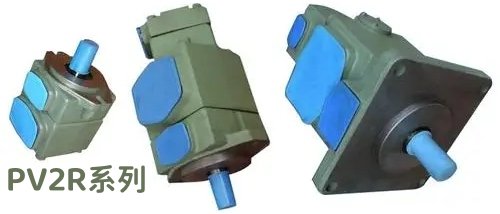

油研PV2R33-76-66與PV2R33-76-60雙聯葉片泵
一、產品概述
YUKEN油研PV2R系列雙聯葉片泵以其高壓、高性能和低噪音的特點，廣泛應用于各種工業領域。其中，PV2R33-76-66與PV2R33-76-60兩款雙聯泵更是憑借其出色的性能和可靠性，在市場上贏得了廣泛的認可。本文將詳細介紹這兩款雙聯葉片泵的技術參數及安裝說明。
二、技術參數
系列序號：PV2R
前泵公稱排量：66ml/rev
后泵公稱排量：76ml/rev
安裝形式：法蘭安裝（F）
旋轉方向：從軸端看順時針方向（R）
排油口方向：后泵排油口方向可根據具體型號選擇（標準配置為A：向上）
吸油口方向：后泵吸油口方向同樣可根據具體型號選擇（標準配置為A：向上）
設計號：根據具體型號有所不同，但通常為31等
系列序號：PV2R
前泵公稱排量：60ml/rev
后泵公稱排量：76ml/rev
安裝形式：法蘭安裝（F）
旋轉方向：從軸端看順時針方向（R）
排油口方向：后泵排油口方向可根據具體型號選擇（標準配置為A：向上）
吸油口方向：后泵吸油口方向同樣可根據具體型號選擇（標準配置為A：向上）
設計號：根據具體型號有所不同，但通常為31等
三、安裝說明
1. 安裝環境
環境溫度應控制在-20℃～+70℃之間，工作油溫應在+10℃～+60℃之間。
油泵支架座結構需牢固、剛性好，并能充分吸收振動。
2. 安裝步驟
檢查油泵：在安裝前，應仔細檢查油泵的外觀及內部零件是否完好無損，確保無雜質和異物。
安裝位置：油泵可安裝成任何方向，但建議水平放置以確保最佳性能。
連接管道：根據油泵的排油口和吸油口方向，正確連接進出油管道。注意進油口處連接法蘭、接頭以及整個吸油管道必須嚴格密封，防止漏氣。
安裝電機：將電機與油泵軸對齊，確保同軸度符合要求，并通過撓性聯軸節驅動，避免剛性聯接。
固定油泵：使用合適的緊固件將油泵固定在支架上，確保油泵穩固不晃動。
3. 注意事項
在安裝過程中，嚴禁在油泵軸上施加徑向或軸向載荷。
油泵啟動前，應檢查進出油口是否正確連接，切勿搞錯。
由于泵裝配后或長時間停運轉再啟動，可能會產生吸空現象，因此建議在排出口安裝放氣閥或松動出口法蘭以放出氣體。
啟動時，應盡量在無負荷工況下經點運轉正常后再正式啟動。
油泵吸油高度一般不超過50cm，具體吸入口壓力請參考相關技術數據。
四、總結
YUKEN油研PV2R33-76-66與PV2R33-76-60雙聯葉片泵以其卓越的性能和可靠的品質，成為眾多工業領域中的優選產品。通過詳細了解其技術參數及安裝說明，用戶可以更好地選擇和使用這些產品，確保設備的穩定運行和高效工作。
