日本工業標準“液壓氣動系統及機械” 圖形符號及回路圖
——JISB0125-1∶2007（摘要）
1.適用范圍 Scope
本標準規定了液壓及氣動元件及其機器的圖形號。
備注∶下列所示本標準依據的國際標準及其標示對應程
度的符號。
ISO1219-2006,Fuiid power system and compo-nents -Graphic symbols and circuit diagrams-Partl:Graphic symbols for conventional use andData-processing applications(MOD)
另外、標示對應程度的符號（MOD）按照ISO/IEC Graphic21己做了修改。
2.引用標準（略）
3.術語及定義（略）
4.依據標準的標示（關于本標準）（略）
5.一般規則
5.1 機器的圖形符號需按本標準規定的基本符號及其組合
符號的規則畫法。
5.2 大部分的圖形符號代表機器及裝置的特定的功能，但
一部分的圖形符號代表操作機能和操作方法。5.3 圖形符號并不代表機器的實際結構。
5.4 機器的圖形符號代表其機器的非通電狀態（或停歇狀
態）。對于沒有明確定義的非通電狀態（停歇狀態）圖形符號需按本標準所示的圖形符號繪制的規則里，特對機器的圖形符號的規則繪制。適用回路圖的規則參照JISB0125-2。
5.5 機器的圖形符號標示屬于其機器所有的連結口。
5.6 圖形符號標示其連結口、壓力、流量和電氣連結等
參數或設定值時，需要有標示所需空間余量。5.7關于基本符號，其符號的繪制按照ISO81714-1，可
將左右翻轉或回轉。
5.8 圖形符號標示本標準及ISO81714-1所規定的基本位
置。將圖形符號左右翻轉或回轉90°也意思不變。5.9 持有二個以上的主要功能并將這些互相連接的機器，
用以實線將其機器的圖形符號全體圍繞。注1 譬如，方向控制閥的控制機構，過濾器的眼堵
塞標示等，不看作為主要的功能。
注2 在本標準舊版，用以點劃線圍繞，為了更明確的
區別，做了上述更改。
5.10將二個以上的機器組裝為一體的組件，用以點劃線
圍繞（參見8.1.3）
5.11在本標準所使用的虛線，是為標示鄰接的基本要素
或機器。不使用于實際圖形符號的本身。
5.12雖然ISO14617標準群的圖形符號，?？叽缫訫=
2.5mm，線的粗細0.25mm繪制。在本標準里，圖形符號的大小為線的粗細0.2mm。但、依據任何?？叽?，文字符號必須為高度2.5mm，線的粗細0.25mm。用于機器的標簽及樣本，圖形符號的大小可按需要加以決定。
5.13文字符號及連接口符號的字體，采用立體（直立體）
的文字。

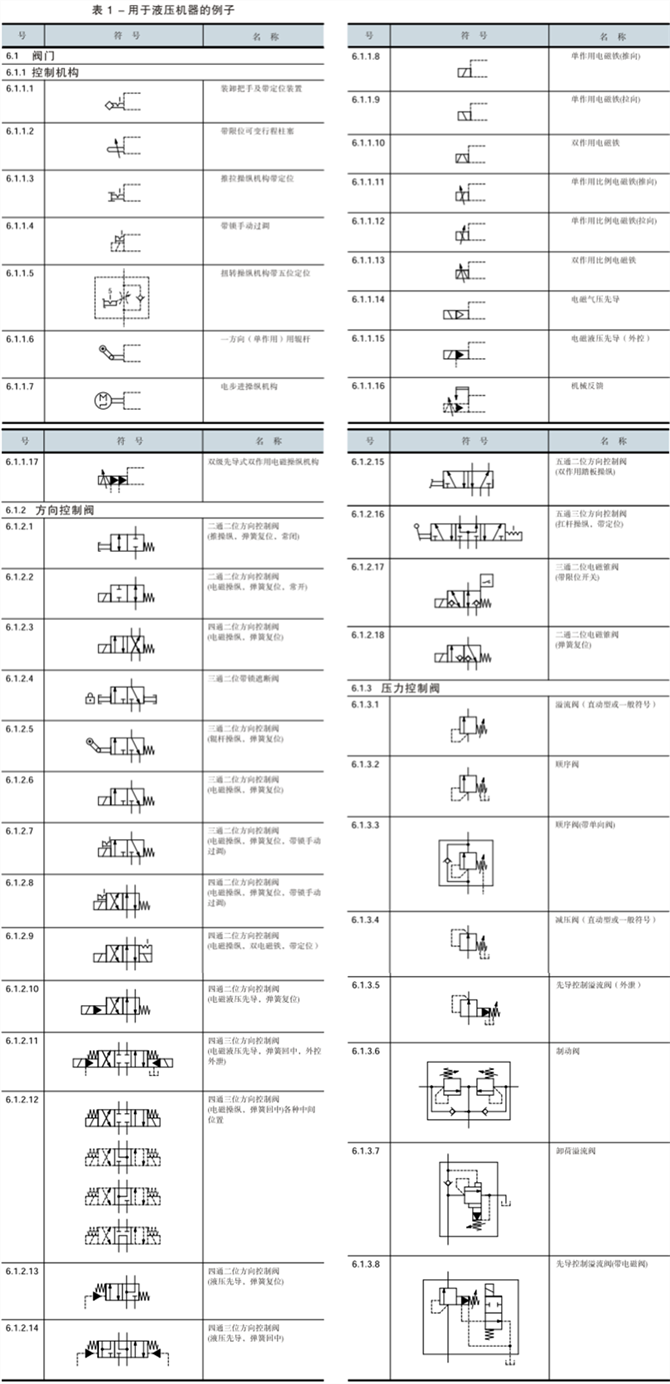

6.用于液壓機器的例子
