傳動零件位置及輪廓怎么樣確定呢？這是一些朋友們想問的問題吧，今天油研官網技術專家介紹的傳動零件位置及輪廓的確定.



如果是兩級傳動，則在俯視圖上畫出中間軸r_}}輪的輪廓尺寸，即齒頂圓直徑和齒輪寬度。為保證全齒寬嚙合并降低安裝要求，通常取小齒輪比大齒輪寬5~10mm。且保證兩個傳動件之間有足夠大的距離Δ3，一般可取Δ3=8~15mm。

如果是單級傳動，則先從高速級小齒輪畫起。

畫出箱體內壁線

在俯視圖上，先按小齒輪端面與箱壁間的距離Δ2≥δ占的關系，畫出沿箱體長度(與軸線垂直)方向的兩條內壁線，再按Δ1≥1.2δ的關系，畫出沿箱體寬度方向低速級大肉輪一側的內壁線。而圖4-2(俯視圖)沿減速器中心距方向的另一側(即高速級小齒輪一側)的內壁線在初繪草圖階段的俯視圖中不能直接確定，暫不畫出，留待完成草圖階段在主視圖上結合俯視圖用作圖法確定。

以上就是油研官網技術專家介紹的傳動零件位置及輪廓的確定，更多這方面的知識，比如說朋友們可以直接點擊http://xcbelt.com/網頁進去了解。

本文由油研官網技術專家提供



在機械領域中，液壓傳動系統是一種重要的驅動方式，具有功率密度高、易于實現直線運動等優點，被廣泛應用于各種機械設備中。而油研液壓元件作為液壓傳動系統中的關鍵組成部分，其傳動零件位置及輪廓的區別將對傳動性能產生重要影響。本文將對此進行詳細探討。

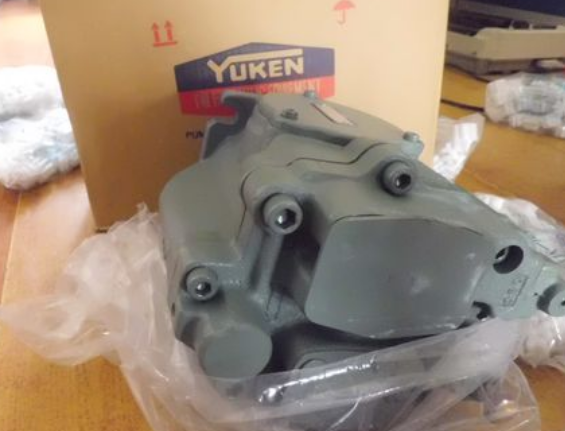

油研液壓元件是一種高精度的液壓元件，具有較高的傳動效率和穩定的傳動性能。其傳動零件主要包括液壓馬達、液壓泵、液壓缸等。這些零件在位置及輪廓上存在一定的區別，從而具有不同的傳動特點和適用場合。

首先，從位置角度來看，液壓馬達和液壓泵通常位于傳動系統的終端，分別作為輸入和輸出端。液壓缸則可以根據需要設置在傳動系統的任意位置，實現直線或旋轉運動。此外，液壓馬達和液壓泵的外觀尺寸及安裝接口也不盡相同，需要根據具體的應用場合進行選型。

其次，從輪廓角度來看，液壓馬達和液壓泵的輪廓通常為圓形或方形，以適應不同的安裝空間和傳動要求。液壓缸則可以根據實際需求進行定制，輪廓多樣化。此外，不同型號的油研液壓元件在輪廓尺寸、安裝孔位等方面也存在差異，因此在選擇時需要結合具體的應用場景和設計要求進行選型。

綜上所述，油研液壓元件傳動零件在位置及輪廓上存在明顯的區別，這些區別決定了其不同的傳動性能和適用場合。在選擇和使用時，需結合實際情況進行合理匹配和選型，以提高傳動系統的效率和穩定性。

參考文獻：

[1] 機械設計手冊[M]. 第五版. 北京: 化學工業出版社, 2017.

[2] 機械設計手冊[M]. 第五版. 北京: 高等教育出版社, 2010.

[3] 液壓傳動系統的優化設計[J]. 機械工程與自動化, 2019(4): 44-46.
