21MPa用緊湊型液壓缸
YUKEN的21MPa用緊湊型液壓缸，為了對應以機床為首的一般工業機械廣泛用途，開發了工作壓力21MPa的高壓缸。比以往的21MPa用標準液壓缸縮小了外形尺寸，可實現裝置的緊湊。

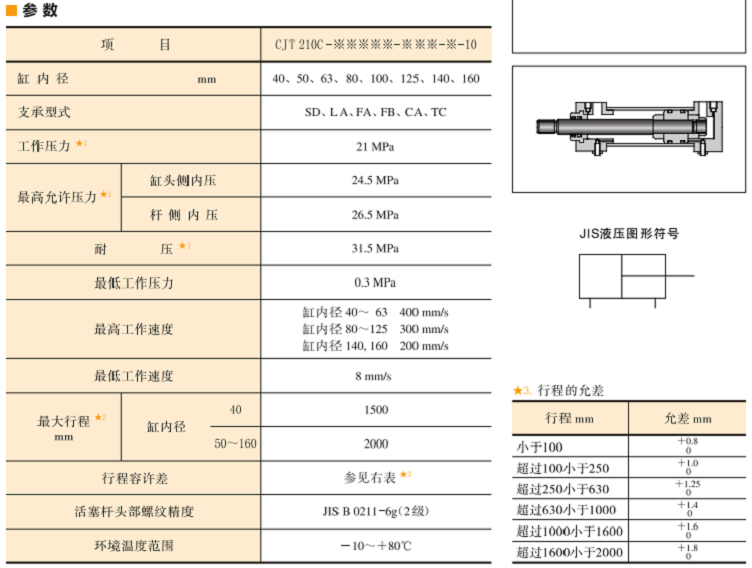

油研CJT210: 21MPa用緊湊型液壓缸參數：
★1.關于壓力專業術語定義參見699頁。
★2.因受縱向彎曲強度.上的限制，最大行程有變化。受縱向彎曲強度限制的最大行程參見737頁。

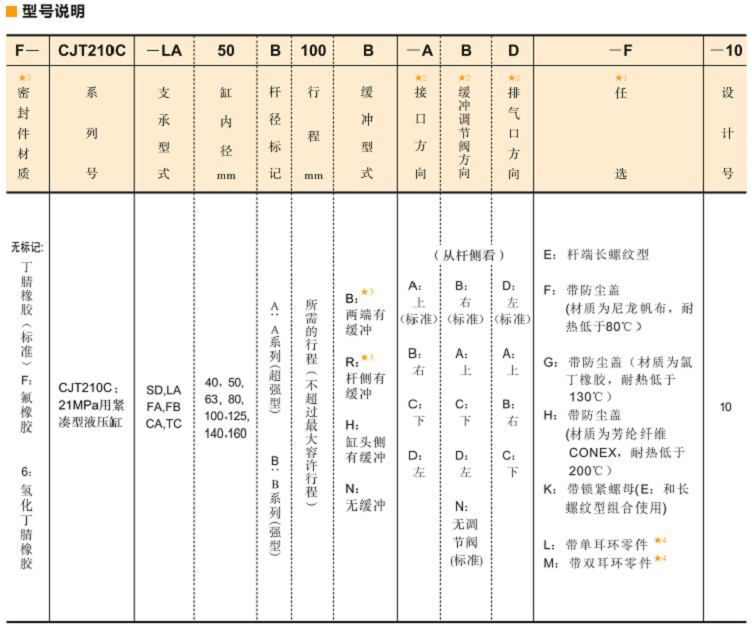

油研CJT210C: 21MPa用緊湊型液壓缸型號說明：
★1.任選可各自組合使用，請注明所使用的任選標記。例: EKL
★2.注明接口、緩沖調節閥及排氣閥各自方向，由活塞桿側見④(參見下圖)
標準為接口方向四，緩沖調節閥方向⑧。排氣閥標準方向為被接口和緩沖調節閥指定剩余的兩處。
注)接口和緩沖調節閥不能同向。
★3.缸內徑40桿徑A系列的緩沖型式“B”和“R”為固定緩沖。
★4.端部零件(任選)為桿徑B系列專用。如對桿徑A系列使用端部零件時，其缸須為桿徑B系列的螺紋尺寸。
